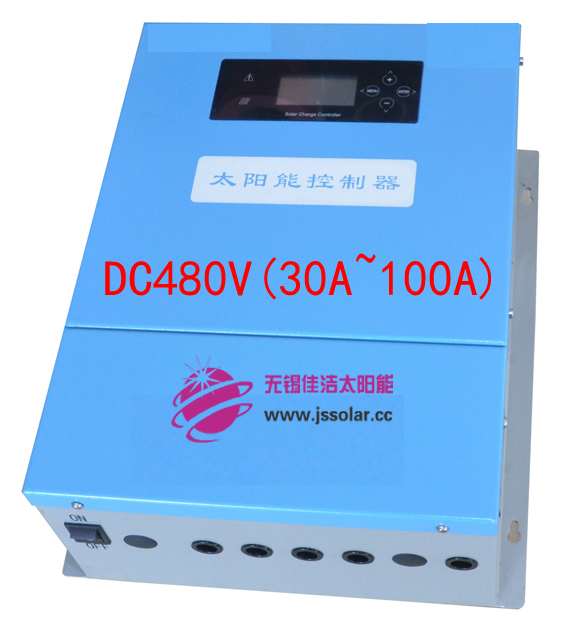

佳洁牌DC480V(30A-100A)太阳能控制器

佳洁牌DC480V(30A-100A)太阳能控制器

佳洁牌DC480V(30A-100A)太阳能控制器

佳洁太阳能控制器采用先进的串联型脉宽调制(PWM)方式, 0至100%的宽范围PWM调节能够在任何系统条件下对蓄电池快速稳定的充电。

PWM充电方式是用自动变换占空比的脉冲电流对蓄电池进行充电,如此脉动充电可以使蓄电池更为安全和快速的充满电量,断开期使蓄电池经化学反应产生的氧气和氢气有时间重新化合而被吸收掉,使浓差极化和欧姆极化自然而然地得到消除,从而减轻了蓄电池的内压,使蓄电池可以吸收更多的电量。脉冲充电方式使蓄电池有较充分的反应时间,减少了析气量,提高了蓄电池对充电电流的接受率。

佳洁牌DC480V(30A-100A)太阳能控制器

1.使用高速高性能的32位处理器,优良的EMS设计

2.高效率PWM充电模式,三阶段(快充、均充、浮充)充电控制,提高蓄电池储能效率,提高电池板充电效率

3.使用进口IGBT/MOSFET作为电子开关,没有任何机械开关

4.选用优质的军工级元器件确保产品的稳定性

5.具有完善的蓄电池保护功能,多阶段充电,提高了蓄电池的使用寿命

6.新型SOC计算,精确显示蓄电池实时容量

7.全密闭风道结构设计,高速智能风扇散热,适用于各种恶劣环境

8.具有光伏发电量统计功能,方便查看设备每日、月、及总的发电量

9.LCD液晶显示系统各项当前运行状态参数

10.可实现多台机器并联运行

11.直流输出功能(选配)

12.使用基于RS-485通讯总线的标准Modbus通讯协议(选配)

13.本产品通过欧盟CE认证。

型号

JJKDC480V-30A

JJKDC480V-50A

JJKDC480V-60A

JJKDC480V-80A

JJKDC480V-100A

系统参数

蓄电池组额定电压(Vdc)

480V

480V

480V

480V

480V

额定充电电流(A)

30A

50A

60A

80A

100A

光伏阵列最大电压(Vdc)

≤950V

≤950V

≤950V

≤950V

≤950V

系统额定功率(kW)

14.4KW

24KW

28.8KW

38.4KW

48KW

光伏阵列输入路数

1路

1路

1路

1路

1/2路

电性能参数

三阶段充电方式

快充、均充、浮充

蓄电池均充电压(Vdc)

576V

蓄电池均充恢复电压(Vdc)

528V

蓄电池浮冲电压值(Vdc)

552V

过充保护电压(Vdc)

640V

过电恢复电压(Vdc)

600V

夜间待机损耗(W)

<0.5W

工作温度范围(℃)

-25℃~+55℃

存储温度(℃)

-25℃~+80℃

通信接口

RS485(选配)

机械参数

接线端子

TC系列栅栏式接线

显示方式

LCD

防护等级

IP20 [室内]

冷却方式

风冷

噪声(dB)

<30dBA

使用海拔(m)

≤3000m

安装方式

壁挂式

外形尺寸[宽深高]

420 *345 *155 [mm]

净重(kg)

12KG
