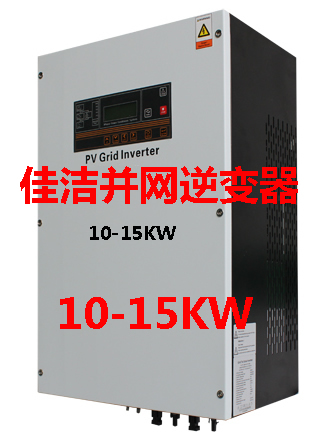

佳洁牌10-15KW太阳能并网逆变器
1.直流侧ZVS型BOOST电路,功耗更低、电路更可靠;
2.网侧为多级开关H-Brigde电路,共模电压极低,更适合国内农村电网;
3.最高效率98.7%, 宽电压输入范围;
4.内置直流开关,方便安装调试;
5.无变压器,无风扇设计,寿命更长;
6.多路高效MPPT技术,可单独输入,也可直接交联输入;
7.大屏幕LCD监控,无需设置;
8. IP65设计,户外安装;
型号规格 |
JJNB-10KW |
JJNB-15KW |
|
直流输入 |
最大功率电压跟踪范围 |
DC200-850V |
|
最低启动电压 |
DC400V |
||
额定电压 |
DC620V |
||
光伏阵列配置 |
MPPT(每通道最大Idc=10A,具有公共独立的最大功率跟踪) |
||
交流输出 |
功率 |
10KW |
15KW |
电压范围 |
三相AC380V±10% (可根据不同国家和地区要求调整) |
||
额定电压 |
380VAC |
||
频率 |
电网频率50/60Hz(可设置) |
||
相数 |
三相 |
||
功率因数 |
0.95 |
||
最大电流 |
15A |
23 |
|
最大电流失真THD |
在额定功率和正弦波时<3.5% |
||
效率 |
97%(欧洲效率:96.4%) |
||
结构 |
外壳防护等级 |
IP20/NEMA4X |
|
冷却方式 |
风机冷却 |
||
可听噪音 |
<50dB |
||
数据接口 |
External RS232C |
||
隔离类型 |
非隔离 |
||
保护 |
逆变器 |
输入过压、输出短路保护,过载、过热保护 |
|
电网 |
反孤岛效应(IEEE 1547),电网欠压过压保护, 电网低频高频保护 |
||
环境 |
工作环境温度 |
空气流通,-10℃-40℃(50℃) |
|
存放环境温度 |
-25℃-60℃ |
||
相对湿度 |
0-100% |
||
环境 |
周围无可燃气体,腐蚀气体,油烟,灰尘等 |
||
待机功耗 |
<25,0mW |
||
海拔 |
6600英尺(2000米) |
