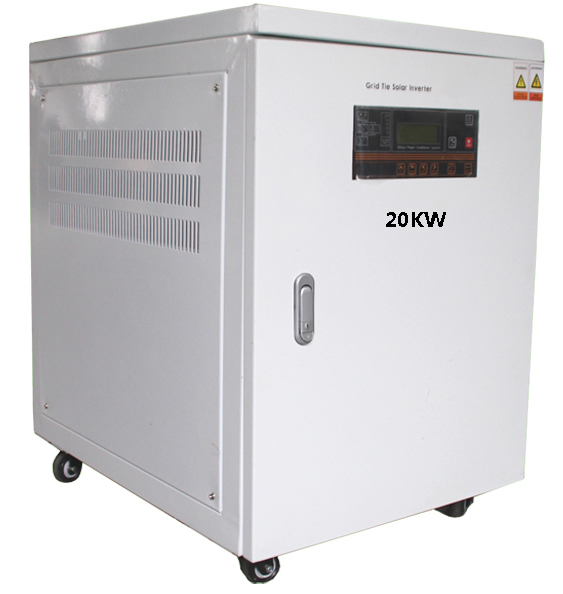

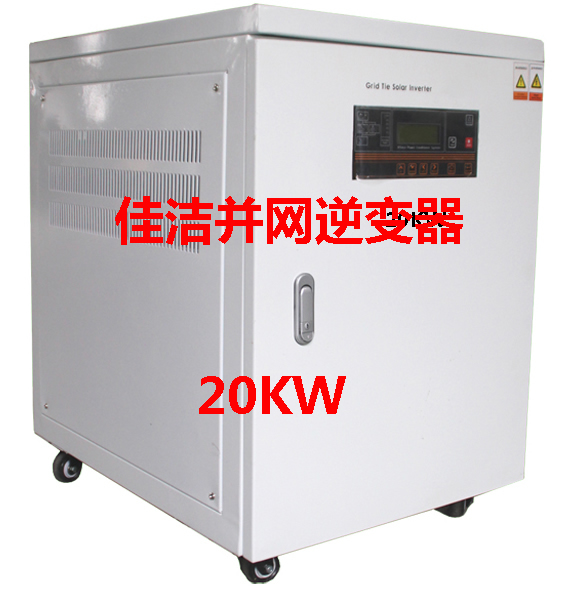

佳洁牌20KW太阳能并网逆变器
1.直流侧ZVS型BOOST电路，功耗更低、电路更可靠；
2.网侧为多级开关H-Brigde电路，共模电压极低，更适合国内农村电网；
3.最高效率98.7%, 宽电压输入范围；
4.内置直流开关，方便安装调试；
5.无变压器,无风扇设计，寿命更长；
6.多路高效MPPT技术，可单独输入，也可直接交联输入；
7.大屏幕LCD监控，无需设置；
8. IP65设计,户外安装；
型号规格 |
JJNB-20KW |
|
直流输入 |
最大功率电压跟踪范围 |
DC200-850V |
最低启动电压 |
DC400V |
|
额定电压 |
DC620V |
|
光伏阵列配置 |
MPPT(每通道最大Idc=10A，具有公共独立的最大功率跟踪) |
|
交流输出 |
功率 |
20KW |
电压范围 |
三相AC380V±10% (可根据不同国家和地区要求调整) |
|
额定电压 |
380VAC |
|
频率 |
电网频率50/60Hz（可设置） |
|
相数 |
三相 |
|
功率因数 |
0.95 |
|
最大电流 |
30A |
|
最大电流失真THD |
在额定功率和正弦波时<3.5% |
|
效率 |
97%（欧洲效率:96.4%） |
|
结构 |
外壳防护等级 |
IP20/NEMA4X |
冷却方式 |
风机冷却 |
|
可听噪音 |
<50dB |
|
数据接口 |
External RS232C |
|
隔离类型 |
非隔离 |
|
保护 |
逆变器 |
输入过压、输出短路保护，过载、过热保护 |
电网 |
反孤岛效应(IEEE 1547),电网欠压过压保护， 电网低频高频保护 |
|
环境 |
工作环境温度 |
空气流通,-10℃-40℃（50℃） |
存放环境温度 |
-25℃-60℃ |
|
相对湿度 |
0-100% |
|
环境 |
周围无可燃气体，腐蚀气体，油烟，灰尘等 |
|
待机功耗 |
<25,0mW |
|
海拔 |
6600英尺(2000米) |
|
