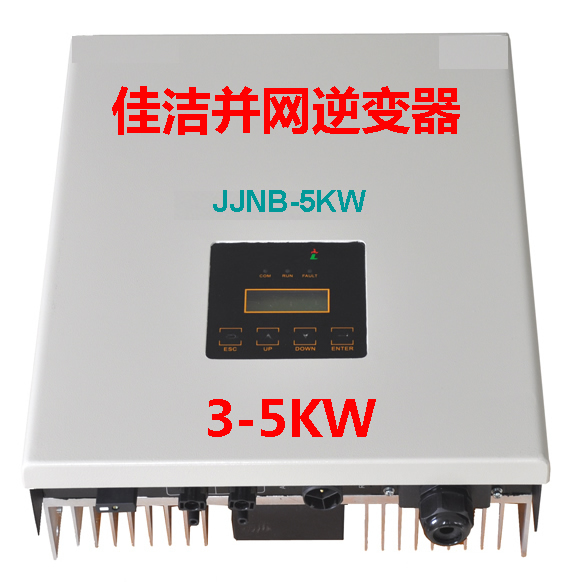

佳洁牌3-5KW太阳能并网逆变器
1.直流侧ZVS型BOOST电路，功耗更低、电路更可靠；
2.网侧为多级开关H-Brigde电路，共模电压极低，更适合国内农村电网；
3.最高效率98.7%, 宽电压输入范围；
4.内置直流开关，方便安装调试；
5.无变压器,无风扇设计，寿命更长；
6.多路高效MPPT技术，可单独输入，也可直接交联输入；
7.大屏幕LCD监控，无需设置；
8. IP65设计,户外安装；
型 号 |
JJNB-3KW |
JJNB-4KW |
JJNB-5KW |
直流 |
|||
最大输入功率 |
3500W |
4500W |
5500W |
最大输入电压 |
600V |
600V |
600V |
额定直流电压 |
360V |
360V |
360V |
MPPT电压范围 |
120 - 550V |
120 - 550V |
120 - 550V |
满载电压范围 |
150 - 500V |
200 - 500V |
200 - 500V |
启动电压 |
150V |
150V |
150V |
关断电压 |
120V |
120V |
120V |
最大输入电流 |
12A/12A |
16A/16A |
18A/18A |
MPPT最大短路电流 |
16A/16A |
20A/20A |
20A/20A |
MPPT 路数 |
2 |
2 |
2 |
MPPT最大输入功率 |
2000W /2000W |
2500W /2500W |
3000W/3000W |
MPPT 输入组串数 |
1/1 |
1/1 |
1/1 |
直流连接类型 |
MCⅣ 防水端子 |
MCⅣ防水端子 |
MCⅣ防水端子 |
交流输出参数 |
|||
最大视在功率 |
3500VA |
4500VA |
5500VA |
额定输出功率 （功率因数=1） |
3000W |
4000W |
5000W |
额定电网电压 |
220V/230V/240V |
220V/230V/240V |
220V/230V/240V |
额定电网频率 |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
最大输出电流 |
16A |
20.0A |
25.0A |
电网电压范围* |
185-276V |
185-276V |
185-276V |
电网频率范围* |
45-55Hz/55-65Hz |
45-55Hz/55-65Hz |
45-55Hz/55-65Hz |
功率因数 |
0.8i…1…0.8c |
0.8i…1…0.8c |
0.8i…1…0.8c |
总电流谐波畸变 |
<2% |
<2% |
<2% |
启动并网功率 |
15W |
15W |
15W |
夜间自消耗 |
<1W |
<1W |
<1W |
待机损耗 |
6W |
6W |
6W |
交流连接类型 |
L-N-PE防水端子 |
L-N-PE防水端子 |
L-N-PE防水端子 |
效率 |
|||
最大效率@360Vdc |
98.5% |
98.5% |
98.5% |
欧洲效率@360Vdc |
97.7% |
97.7% |
97.7% |
MPPT 效率 |
99.9% |
99.9% |
99.9% |
安全与保护 |
|||
直流绝缘保护 |
标配 |
||
防孤岛保护 |
标配 |
||
直流开关 |
标配 |
||
漏电流监控模块 |
标配 |
||
电网监控及保护 |
标配 |
||
直流反接保护 |
标配 |
||
交流短路保护 |
标配 |
||
专用EMC电路 |
标配 |
||
过压保护 |
压敏电阻 |
||
参考标准 |
|||
安规标准 |
EN 62109, AS/NZS 3100 |
||
电磁兼容标准 |
EN 61000-6-1, EN 61000-6-3, EN 61000-6-2, EN 61000-6-4, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 |
||
并网标准 |
CQC ,VDE-AR-N-4105, VDE 0126-1-1, RD1699, CEI0-21, C10/11, G83/2, UTE C15-712-1, AS4777 |
||
物理结构 |
|||
尺寸（WxHxD） |
355x425x165mm |
||
重量 |
18.5kg |
||
环境防护等级 |
IP 65 |
||
安装方式 |
壁挂(垂直) |
||
运行参数 |
|||
工作温度范围 |
-25°C to +60°C（大于45℃降载） |
||
相对湿度 |
0%- 98%，无凝露 |
||
海拔 |
<2000m |
||
噪音 |
<40dB |
||
并网联接 |
无变压器 |
||
人机操作 |
LCD |
||
通讯 |
RS485/WiFi/ GPRS/USB |
||
