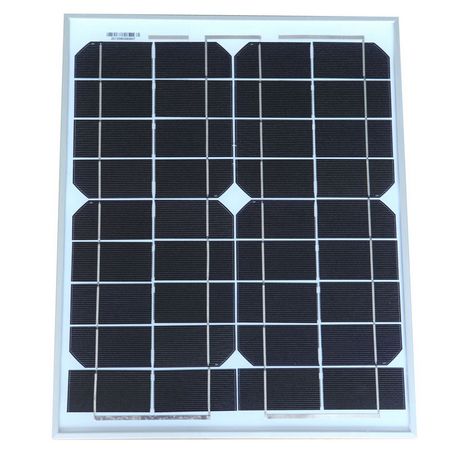

佳洁牌JJ-10DD10W单晶太阳能电池板

详细说明

功率 Pmax10W

峰值功率 Pmax 10W
工作电流 Imp 0.61A
工作电压 Vmp 16.5V
短路电流 Isc 0.68A
开路电压 Voc 21.3V
组件外形尺寸 Dimension 330*300*17mm
组件重量 Weight 1.2 KG
电池片排列 Arrangement 4*9
电池片尺寸 Shaped solar cell 31.25*62.5mm

采用先进工艺技术和生产设备制造，确保了组件可靠稳定的功率输出以及长达25年的使用寿命。 2.每18片或36片晶体硅太阳电池串安装一个旁路二极管，可有效防止热斑效应。 3.使用由光电转换效率高的深黑色氮化硅层作减反射膜的电池片，确保了组件良好的外观。 4.由高强度低铁高透光率的钢化玻璃、抗老化的EVA（聚乙烯-醋酸乙烯酯）、光电转换效率高，可靠性高，高性能的晶 体硅太阳电池、耐候性优良的TPT（复合氟塑料膜）层压而成，具有良好的耐候性和抗冰雹、防水能力。 5.无螺钉内置角链连接，紧固密封，抗机械强度高。 6.采用密封防水多功能接线盒，确保组件安全。

原材料特点

组件特性
由高品质的电池片组装而成
单晶
标准组件的功率为：10W（功率输出的差异是以选取电池的转换效率和电池类型为基础）
螺丝固定和锲入型两种边框类型，保证较强的机械性
高透光率的刚性玻璃，提高光的穿透性和组件的机械强度
防水接线盒和集成旁路二极管，以减少太阳能电池组件因表面被遮挡造成的热斑效应从而引起的组件损伤

太阳能电池片特性：
光电转换效率高，可靠性高。
独特的扩散技术，保证扩散的均匀性。
先进的PECVD成膜技术，给电池表面镀上深蓝色的氮化硅减反射膜，颜色均匀美观。
应用高品质的金属浆料制作背场和电极，确保良好的导电性、可靠的附着力和很好的电极可焊性。
高精度的丝网印刷和高平整度，使得电池易于自动焊接和激光切割。

太阳能电池板玻璃

采用低铁钢化绒面玻璃(又称为白玻璃)， 厚度3.2mm,在太阳电池光谱响应的波长范围内(320-1100nm)透光率达91%以上，对于大于1200 nm的红外光有较高的反射率。此玻璃同时能耐太阳紫外光线的辐射，透光率不下降。

太阳能电池板EVA

采用加有抗紫外剂、抗氧化剂和固化剂的厚度为0.78mm的优质EVA膜层作为太阳电池的密封剂和与玻璃、TPT之间的连接剂。具有较高的透光率和抗老化能力。

太阳能电池板TPT

太阳电池的背面覆盖物—氟塑料膜为白色，对阳光起反射作用，因此对组件的效率略有提高，并因其具有较高的红外发射率，还可降低组件的工作温度，也有利于提高组件的效率。当然，此氟塑料膜首先具有太阳电池封装材料所要求的耐老化、耐腐蚀、不透气等基本要求。

太阳能电池板边框

所采用的铝合金边框具有高强度，抗机械冲击能力强。也是家用太阳能发电中价值最高的部分。其作用是将太阳的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作。
